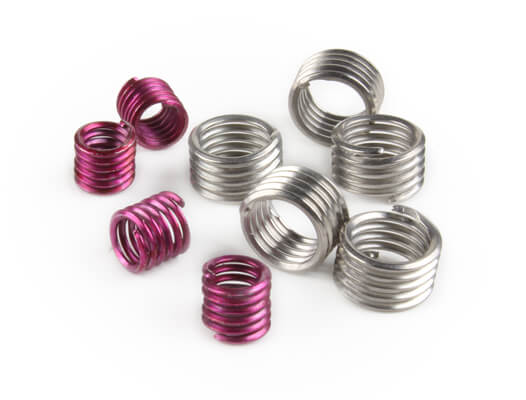

KATO CoilThread inserts meets and exceeds all applicable military, aerospace, and commerical standards. For more information on the standards see Aerospace & Inserts Specs in KATOpedia. For fast, accurate technical information and part numbers on specific sizes try out the KATO Product Wizard.
Free-Running Inserts
Self-Locking Inserts
Free-Running Inserts
Self-Locking Inserts
Free-Running or Locking | Plating/Coating | Color/Finish | Related Spec | Maximum Thickness (inches) |
---|---|---|---|---|
Free-Running | Unplated | Bright Stainless Steel Finish | – | – |
Locking | Printer Ink | Red1 | – | N/A (dyed red for identification) |
Free-Running | Cadmium | Gold to Yellow | AMS-QQ-P-416 (Type II) | 0.0001 (0.003mm) |
Locking | Cadmium | Olive Drab to Dark Brown | AMS-QQ-P-416 (Type II) | 0.0001 (0.003mm) |
Free-Running & Locking | Dry Film Lubricant | Dark Gray to Black | AS5272 (Type I) | 0.0003 - 0.00052 |
Please Note:
Thread Size |

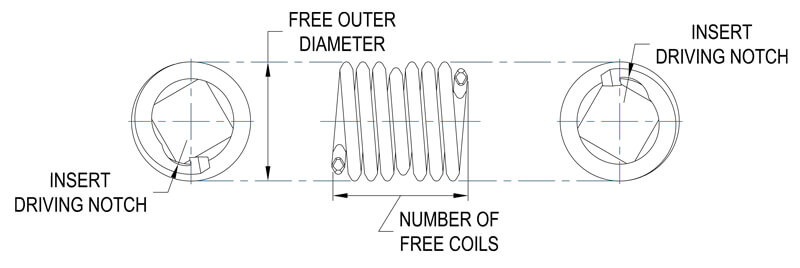

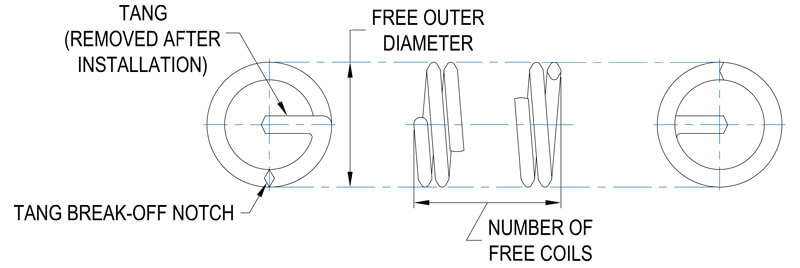

Nominal Length1 | Free Outer Diameter | Number of Free Coils2 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Length of Insert (in Diameter) | Nominal Length Diameter | |||||||||||
1 | 1.5 | 2 | 2.5 | 3 | Min. | Max. | 1 | 1.5 | 2 | 2.5 | 3 | |
Unified Coarse | ||||||||||||
1-64 | 0.073 | 0.110 | 0.146 | 0.182 | 0.219 | 0.095 | 0.103 | 2-3/4 | 4-7/8 | 6-7/8 | 8-7/8 | 10-7/8 |
2-56 | 0.086 | 0.129 | 0.172 | 0.215 | 0.258 | 0.110 | 0.119 | 3 | 5-1/4 | 7-3/8 | 9-5/8 | 11-7/8 |
3-48 | 0.099 | 0.148 | 0.198 | 0.248 | 0.297 | 0.128 | 0.139 | 2-7/8 | 5 | 7-1/4 | 9-3/8 | 11-1/2 |
4-40 | 0.112 | 0.168 | 0.224 | 0.280 | 0.336 | 0.144 | 0.159 | 2-3/4 | 4-3/4 | 6-3/4 | 8-7/8 | 10-7/8 |
5-40 | 0.125 | 0.188 | 0.250 | 0.312 | 0.375 | 0.158 | 0.173 | 3-1/4 | 5-1/2 | 7-3/4 | 10 | 12-1/4 |
6-32 | 0.138 | 0.207 | 0.276 | 0.345 | 0.414 | 0.178 | 0.193 | 2-3/4 | 4-3/4 | 6-7/8 | 8-7/8 | 10-7/8 |
8-32 | 0.164 | 0.246 | 0.328 | 0.410 | 0.492 | 0.205 | 0.220 | 3-1/2 | 6 | 8-3/8 | 10-3/4 | 13-1/4 |
10-24 | 0.190 | 0.285 | 0.380 | 0.475 | 0.570 | 0.244 | 0.259 | 2-7/8 | 5 | 7-1/8 | 9-1/4 | 11-3/8 |
12-24 | 0.216 | 0.324 | 0.432 | 0.540 | 0.648 | 0.270 | 0.285 | 3-1/2 | 6 | 8-3/8 | 10-5/8 | 13-1/8 |
1/4-20 | 0.250 | 0.375 | 0.500 | 0.625 | 0.750 | 0.310 | 0.330 | 3-3/8 | 5-3/4 | 8 | 10-3/8 | 12-3/4 |
5/16-18 | 0.312 | 0.469 | 0.625 | 0.781 | 0.938 | 0.380 | 0.400 | 4 | 6-5/8 | 9-1/4 | 11-7/8 | 14-5/8 |
3/8-16 | 0.375 | 0.562 | 0.750 | 0.938 | 1.125 | 0.452 | 0.472 | 4-3/8 | 7-1/4 | 10 | 12-7/8 | 15-3/4 |
7/16-14 | 0.438 | 0.656 | 0.875 | 1.094 | 1.312 | 0.526 | 0.551 | 4-1/2 | 7-3/8 | 10-1/4 | 13-1/8 | 16-1/8 |
1/2-13 | 0.500 | 0.750 | 1.000 | 1.250 | 1.500 | 0.597 | 0.622 | 4-7/8 | 7-7/8 | 11 | 14-1/8 | 17-1/8 |
9/16-12 | 0.562 | 0.844 | 1.125 | 1.406 | 1.688 | 0.669 | 0.694 | 5-1/8 | 8-1/4 | 11-1/2 | 14-3/4 | 17-7/8 |
5/8-11 | 0.625 | 0.938 | 1.250 | 1.562 | 1.875 | 0.742 | 0.767 | 5-1/4 | 8-1/2 | 11-3/4 | 15 | 18-3/8 |
3/4-10 | 0.750 | 1.125 | 1.500 | 1.875 | 2.250 | 0.881 | 0.906 | 5-7/8 | 9-3/8 | 13 | 16-1/2 | 20-1/8 |
7/8-9 | 0.875 | 1.312 | 1.750 | 2.188 | 2.625 | 1.022 | 1.052 | 6-1/4 | 10 | 13-3/4 | 17-1/2 | 21-1/4 |
1-8 | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | 1.166 | 1.196 | 6-3/8 | 10-1/8 | 14 | 17-3/4 | 21-5/8 |
1-1/8-7 | 1.125 | 1.688 | 2.250 | 2.812 | 3.375 | 1.315 | 1.355 | 6-1/8 | 9-7/8 | 13-5/8 | 17-1/2 | 21-1/4 |
1-1/4-7 | 1.250 | 1.875 | 2.500 | 3.125 | 3.750 | 1.443 | 1.483 | 7 | 11-1/4 | 15-3/8 | 19-1/2 | 23-3/4 |
1-3/8-6 | 1.375 | 2.062 | 2.750 | 3.438 | 4.125 | 1.598 | 1.643 | 6-1/2 | 10-1/2 | 14-3/8 | 18-3/8 | 22-1/4 |
1-1/2-6 | 1.500 | 2.250 | 3.000 | 3.750 | 4.500 | 1.727 | 1.772 | 7-1/4 | 11-1/2 | 15-7/8 | 20-1/8 | 24-1/2 |
Unified Fine | ||||||||||||
0-80 | 0.060 | 0.090 | 0.120 | --- | --- | --- | --- | 3 | 5-1/2 | 7-3/8 | --- | --- |
3-56 | 0.099 | 0.148 | 0.198 | 0.248 | 0.297 | 0.131 | 0.146 | 3-3/8 | 5-5/8 | 8 | 10-3/8 | 12-5/8 |
4-48 | 0.112 | 0.168 | 0.224 | 0.280 | 0.336 | 0.147 | 0.162 | 3-3/8 | 5-5/8 | 7-7/8 | 10-1/4 | 12-1/2 |
6-40 | 0.138 | 0.207 | 0.276 | 0.345 | 0.414 | 0.173 | 0.193 | 3-1/2 | 6 | 8-3/8 | 10-3/4 | 13-1/4 |
8-36 | 0.164 | 0.246 | 0.328 | 0.410 | 0.492 | 0.204 | 0.224 | 3-7/8 | 6-1/2 | 9-1/8 | 11-5/8 | 14-1/4 |
10-32 | 0.190 | 0.285 | 0.380 | 0.475 | 0.570 | 0.236 | 0.256 | 4-1/8 | 6-7/8 | 9-1/2 | 12* | 14-7/8 |
1/4-28 | 0.250 | 0.375 | 0.500 | 0.625 | 0.750 | 0.306 | 0.326 | 5 | 8-1/4 | 11-3/8 | 14-1/2 | 17-5/8 |
5/16-24 | 0.312 | 0.469 | 0.625 | 0.781 | 0.938 | 0.380 | 0.400 | 5-1/2 | 8-7/8 | 12-1/4 | 15-5/8 | 19 |
3/8-24 | 0.375 | 0.562 | 0.750 | 0.938 | 1.125 | 0.448 | 0.468 | 6-7/8 | 11 | 15 | 19-1/8 | 23-1/8 |
7/16-20 | 0.438 | 0.656 | 0.875 | 1.094 | 1.312 | 0.524 | 0.549 | 6-5/8 | 10-5/8 | 14-5/8 | 18-1/2 | 22-1/2 |
1/2-20 | 0.500 | 0.750 | 1.000 | 1.250 | 1.500 | 0.592 | 0.617 | 7-7/8 | 12-3/8 | 16-7/8 | 21-3/8 | 25-7/8 |
9/16-18 | 0.562 | 0.844 | 1.125 | 1.406 | 1.688 | 0.666 | 0.691 | 8 | 12-1/2 | 17-1/8 | 21-3/4 | 26-1/4 |
5/8-18 | 0.625 | 0.938 | 1.250 | 1.562 | 1.875 | 0.733 | 0.758 | 9 | 14-1/8 | 19-1/4 | 24-1/4 | 29-3/8 |
3/4-16 | 0.750 | 1.125 | 1.500 | 1.875 | 2.250 | 0.876 | 0.901 | 9-3/4 | 15-1/8 | 20-5/8 | 26 | 31-1/2 |
7/8-14 | 0.875 | 1.312 | 1.750 | 2.188 | 2.625 | 1.021 | 1.051 | 9-7/8 | 15-1/2 | 21-1/8 | 26-5/8 | 32-1/4 |
1-12 | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | 1.169 | 1.199 | 9-5/8 | 15 | 20-1/2 | 26 | 31-1/2 |
1-1/8-12 | 1.125 | 1.688 | 2.250 | 2.812 | 3.375 | 1.304 | 1.334 | 11-1/8 | 17-1/4 | 23-3/8 | 29-1/2 | 35-3/4 |
1-1/4-12 | 1.250 | 1.875 | 2.500 | 3.125 | 3.750 | 1.439 | 1.469 | 12-1/2 | 19-3/8 | 26-1/4 | 33 | 39-7/8 |
1-3/8-12 | 1.375 | 2.062 | 2.750 | 3.438 | 4.125 | 1.575 | 1.610 | 13-3/4 | 21-3/8 | 28-7/8 | 36-1/2 | 44 |
1-1/2-12 | 1.500 | 2.250 | 3.000 | 3.750 | 4.500 | 1.710 | 1.745 | 15-1/4 | 23-1/2 | 31-5/8 | 39-7/8 | 48-1/8 |
Please Note:
Thread Size |
Nominal Length1 | Free Outer Diameter | Number of Free Coils2 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Length of Inserts (in Diameter) | Nominal Length Diameter | |||||||||||
1 | 1.5 | 2 | 2.5 | 3 | Min. | Max. | 1 | 1.5 | 2 | 2.5 | 3 | |
Metric Coarse | ||||||||||||
M2X.4 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 2.50 | 2.70 | 3-1/4 | 5-1/2 | 7-3/4 | 10-1/8 | 12-3/8 |
M2.2X0.45 | 2.2 | 3.3 | 4.4 | 5.5 | 6.6 | 2.80 | 3.00 | 3-1/8 | 5-3/8 | 7-5/8 | 9-7/8 | 12-1/8 |
M2.5X0.45 | 2.5 | 3.8 | 5.0 | 6.3 | 7.5 | 3.20 | 3.70 | 3-3/8 | 5-3/4 | 8-1/8 | 10-1/2 | 12-3/4 |
M3X0.5 | 3.0 | 4.5 | 6.0 | 7.5 | 9.0 | 3.80 | 4.35 | 3-3/4 | 6-3/8 | 8-7/8 | 11-3/8 | 13-7/8 |
M3.5X0.6 | 3.5 | 5.3 | 7.0 | 8.8 | 10.5 | 4.40 | 4.95 | 3-3/4 | 6-3/8 | 8-3/4 | 11-3/8 | 13-3/4 |
M4X0.7 | 4.0 | 6.0 | 8.0 | 10.0 | 12.0 | 5.05 | 5.60 | 3-5/8 | 6-1/8 | 8-5/8 | 11-1/8 | 13-5/8 |
M5X0.8 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 | 6.25 | 6.80 | 4-1/8 | 6-7/8 | 9-5/8 | 12-3/8 | 15-1/8 |
M6X1 | 6.0 | 9.0 | 12.0 | 15.0 | 18.0 | 7.40 | 7.95 | 4 | 6-3/4 | 9-1/2 | 12-1/8 | 14-7/8 |
M7X1 | 7.0 | 10.5 | 14.0 | 17.5 | 21.0 | 8.65 | 9.20 | 4-7/8 | 8 | 11-1/8 | 14-1/8 | 17-1/4 |
M8X1.25 | 8.0 | 12.0 | 16.0 | 20.0 | 24.0 | 9.80 | 10.35 | 4-1/2 | 7-3/8 | 10-1/4 | 13-1/4 | 16-1/8 |
M10X1.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 11.95 | 12.50 | 4-7/8 | 8 | 11-1/8 | 14-1/4 | 17-3/8 |
M12X1.75 | 12.0 | 18.0 | 24.0 | 30.0 | 36.0 | 14.30 | 15.00 | 5 | 8-1/4 | 11-1/2 | 14-5/8 | 17-7/8 |
M14X2 | 14.0 | 21.0 | 28.0 | 35.0 | 42.0 | 16.65 | 17.35 | 5-1/8 | 8-1/2 | 11-3/4 | 15 | 18-3/8 |
M16X2 | 16.0 | 24.0 | 32.0 | 40.0 | 48.0 | 18.90 | 19.60 | 6-1/8 | 9-3/4 | 13-1/2 | 17-1/4 | 21 |
M18X2.5 | 18.0 | 27.0 | 36.0 | 45.0 | 54.0 | 21.30 | 22.00 | 5-3/8 | 8-7/8 | 12-1/4 | 15-5/8 | 19 |
M20X2.5 | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 23.55 | 24.40 | 6-1/8 | 9-7/8 | 13-5/8 | 17-3/8 | 21-1/8 |
M22X2.5 | 22.0 | 33.0 | 44.0 | 55.0 | 66.0 | 25.90 | 26.90 | 6-3/4 | 10-7/8 | 14-7/8 | 19 | 23-1/8 |
M24X3 | 24.0 | 36.0 | 48.0 | 60.0 | 72.0 | 28.00 | 29.00 | 6-1/8 | 10 | 13-3/4 | 17-1/2 | 21-3/8 |
M27X3 | 27.0 | 40.5 | 54.0 | 67.5 | 81.0 | 31.40 | 32.40 | 7 | 11-1/4 | 15-1/2 | 19-3/4 | 24 |
M30X3.5 | 30.0 | 45.0 | 60.0 | 75.0 | 90.0 | 34.80 | 36.00 | 6-3/4 | 10-3/4 | 14-7/8 | 18-7/8 | 23 |
M33X3.5 | 33.0 | 49.5 | 66.0 | 82.5 | 99.0 | 37.80 | 39.20 | 7-1/2 | 12 | 16-1/2 | 21 | 25-3/8 |
M36X4 | 36.0 | 54.0 | 72.0 | 90.0 | 108.0 | 41.50 | 42.90 | 7-1/8 | 11-3/8 | 15-5/8 | 19-7/8 | 24-1/4 |
M39X4 | 39.0 | 58.5 | 78.0 | 97.5 | 117.0 | 44.60 | 46.00 | 7-7/8 | 12-1/2 | 17-1/8 | 21-3/4 | 26-3/8 |
Metric Fine | ||||||||||||
M8X1 | 8.0 | 12.0 | 16.0 | 20.0 | 24.0 | 9.70 | 10.25 | 5-7/8 | 9-3/8 | 13 | 16-1/2 | 20-1/8 |
M10X1 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 11.95 | 12.50 | 7-5/8 | 12 | 16-1/2 | 21 | 25-1/2 |
M10X1.25 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 12.10 | 12.65 | 5-7/8 | 9-1/2 | 13-1/8 | 16-3/4 | 20-3/8 |
M12X1.25 | 12.0 | 18.0 | 24.0 | 30.0 | 36.0 | 14.30 | 15.00 | 7-1/4 | 11-5/8 | 15-7/8 | 20-1/4 | 24-1/2 |
M12X1.5 | 12.0 | 18.0 | 24.0 | 30.0 | 36.0 | 14.25 | 14.95 | 6 | 9-5/8 | 13-3/8 | 17 | 20-3/4 |
M14X1.5 | 14.0 | 21.0 | 28.0 | 35.0 | 42.0 | 16.55 | 17.25 | 7-1/8 | 11-3/8 | 15-5/8 | 20 | 24-1/4 |
M16X1.5 | 16.0 | 24.0 | 32.0 | 40.0 | 48.0 | 18.90 | 19.60 | 8-1/4 | 13-1/8 | 18 | 22-3/4 | 27-5/8 |
M18X1.5 | 18.0 | 27.0 | 36.0 | 45.0 | 54.0 | 21.05 | 21.75 | 9-1/2 | 15 | 20-3/8 | 25-7/8 | 31-3/8 |
M20X1.5 | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 23.15 | 24.00 | 10-3/4 | 16-7/8 | 22-7/8 | 28-7/8 | 35 |
M22X1.5 | 22.0 | 33.0 | 44.0 | 55.0 | 66.0 | 25.55 | 26.45 | 11-7/8 | 18-1/2 | 25-1/8 | 31-5/8 | 38-1/4 |
M18X2 | 18.0 | 27.0 | 36.0 | 45.0 | 54.0 | 21.15 | 21.85 | 7 | 11-1/8 | 15-3/8 | 19-1/2 | 23-5/8 |
M20X2 | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 23.20 | 24.05 | 7-7/8 | 12-1/2 | 17-1/4 | 27-7/8 | 26-1/2 |
M22X2 | 22.0 | 33.0 | 44.0 | 55.0 | 66.0 | 25.60 | 26.50 | 8-3/4 | 13-3/4 | 18-7/8 | 23-7/8 | 29 |
M24X2 | 24.0 | 36.0 | 48.0 | 60.0 | 72.0 | 28.10 | 29.10 | 9-1/2 | 15 | 20-3/8 | 25-7/8 | 31-3/4 |
M27X2 | 27.0 | 40.5 | 54.0 | 67.5 | 81.0 | 31.30 | 32.30 | 10-7/8 | 17 | 23-1/4 | 29-3/8 | 35-1/2 |
M30X2 | 30.0 | 45.0 | 60.0 | 75.0 | 90.0 | 34.50 | 35.70 | 12-1/4 | 19-1/8 | 25-7/8 | 32-3/4 | 39-1/2 |
M33X2 | 33.0 | 49.5 | 66.0 | 82.5 | 99.0 | 37.80 | 39.20 | 13-5/8 | 21-1/8 | 28-5/8 | 36 | 43-1/2 |
M36X2 | 36.0 | 54.0 | 72.0 | 90.0 | 108.0 | 41.00 | 42.40 | 15 | 23-1/4 | 31-3/8 | 39-1/2 | 47-3/4 |
M39X2 | 39.0 | 58.5 | 78.0 | 97.5 | 117.0 | 44.30 | 45.70 | 16-3/8 | 25-1/4 | 34-1/8 | 43 | 51-7/8 |
M36X3 | 36.0 | 54.0 | 72.0 | 90.0 | 108.0 | 41.30 | 42.70 | 9-3/4 | 15-1/4 | 20-7/8 | 26-1/2 | 32 |
M39X3 | 39.0 | 58.5 | 78.0 | 97.5 | 117.0 | 44.40 | 45.80 | 10-3/4 | 16-3/4 | 22-3/4 | 28-7/8 | 34-7/8 |
Please Note:
All dimensions are are for reference only.
Insert Size | 1D LBS/100 | 1.5D LBS/100 | 2D LBS/100 | 2.5D LBS/100 | 3D LBS/100 |
---|---|---|---|---|---|
Unified Coarse | |||||
1-64 | 0.004 | 0.007 | 0.011 | --- | --- |
2-56 | 0.005 | 0.008 | 0.012 | 0.015 | 0.018 |
3-48 | 0.008 | 0.013 | 0.017 | 0.022 | 0.027 |
4-40 | 0.012 | 0.020 | 0.027 | 0.035 | 0.042 |
5-40 | 0.015 | 0.025 | 0.035 | 0.044 | 0.054 |
6-32 | 0.024 | 0.038 | 0.053 | 0.067 | 0.081 |
8-32 | 0.036 | 0.056 | 0.078 | 0.101 | 0.125 |
10-24 | 0.057 | 0.090 | 0.133 | 0.172 | 0.219 |
12-24 | 0.077 | 0.119 | 0.172 | 0.208 | 0.279 |
1/4-20 | 0.145 | 0.196 | 0.308 | 0.385 | 0.490 |
5/16-18 | 0.232 | 0.369 | 0.510 | 0.658 | 0.806 |
3/8-16 | 0.391 | 0.625 | 0.862 | 1.064 | 1.316 |
7/16-14 | 0.667 | 0.943 | 1.250 | 1.667 | 2.000 |
1/2-13 | 0.794 | 1.316 | 1.852 | 2.273 | 2.857 |
9/16-12 | 1.235 | 1.961 | 2.632 | 3.226 | 4.000 |
5/8-11 | 1.515 | 2.439 | 3.448 | 4.348 | 5.263 |
3/4-10 | 2.778 | 4.000 | 5.263 | 6.667 | 8.333 |
7/8-9 | 4.545 | 6.250 | 8.333 | 10.000 | 12.500 |
1-8 | 5.882 | 9.091 | 12.500 | 14.286 | 16.670 |
1-1/8-7 | 8.392 | 12.928 | 17.464 | 22.000 | 26.536 |
1-1/4-7 | 10.487 | 16.070 | 21.653 | 27.236 | 32.819 |
1-3/8-6 | 14.505 | 22.264 | 30.122 | 37.981 | 45.839 |
1-1/2-6 | 17.563 | 26.915 | 36.268 | 45.620 | 54.972 |
Unified Fine | |||||
0-80 | 0.004 | 0.007 | 0.011 | --- | --- |
3-56 | 0.005 | 0.008 | 0.012 | 0.019 | 0.023 |
4-48 | 0.010 | 0.016 | 0.022 | 0.029 | 0.035 |
6-40 | 0.020 | 0.030 | 0.041 | 0.051 | 0.062 |
8-36 | 0.033 | 0.050 | 0.068 | 0.086 | 0.103 |
10-32 | 0.047 | 0.078 | 0.112 | 0.140 | 0.170 |
1/4-28 | 0.109 | 0.155 | 0.212 | 0.276 | 0.338 |
5/16-24 | 0.180 | 0.284 | 0.397 | 0.490 | 0.602 |
3/8-24 | 0.259 | 0.420 | 0.553 | 0.709 | 0.862 |
7/16-20 | 0.459 | 0.699 | 0.917 | 1.250 | 1.493 |
1/2-20 | 0.595 | 0.909 | 1.234 | 1.563 | 1.887 |
9/16-18 | 0.826 | 1.266 | 1.695 | 2.128 | 2.564 |
5/8-18 | 1.010 | 1.562 | 2.083 | 2.632 | 3.030 |
3/4-16 | 1.695 | 2.564 | 3.448 | 4.348 | 5.263 |
7/8-14 | 2.564 | 4.000 | 5.263 | 6.667 | 7.692 |
1-12 | 3.875 | 6.063 | 8.188 | 10.406 | 12.815 |
1-1/8-12 | 4.917 | 7.572 | 10.227 | 12.882 | 15.536 |
1-1/4-12 | 6.254 | 9.502 | 12.750 | 15.998 | 19.246 |
1-3/8-12 | 7.359 | 11.276 | 15.194 | 19.111 | 23.028 |
1-1/2-12 | 8.799 | 13.650 | 18.501 | 23.352 | 28.203 |
Metric Coarse | |||||
M2X.4 | 0.004 | 0.007 | 0.011 | 0.015 | 0.018 |
M2.2X0.45 | 0.004 | 0.009 | 0.013 | 0.018 | 0.020 |
M2.5X0.45 | 0.007 | 0.013 | 0.018 | 0.022 | 0.026 |
M3X.5 | 0.013 | 0.020 | 0.026 | 0.035 | 0.042 |
M3.5X0.6 | 0.020 | 0.031 | 0.044 | 0.057 | 0.068 |
M4X0.7 | 0.031 | 0.048 | 0.068 | 0.086 | 0.106 |
M5X0.8 | 0.055 | 0.088 | 0.121 | 0.154 | 0.187 |
M6X1 | 0.097 | 0.158 | 0.218 | 0.277 | 0.337 |
M7X1 | 0.136 | 0.218 | 0.299 | 0.381 | 0.462 |
M8X1.25 | 0.220 | 0.352 | 0.486 | 0.618 | 0.752 |
M10X1.5 | 0.414 | 0.664 | 0.915 | 1.166 | 1.415 |
M12X1.75 | 0.700 | 1.120 | 1.540 | 1.958 | 2.378 |
M14X2 | 1.093 | 1.747 | 2.400 | 3.054 | 3.707 |
M16X2 | 1.463 | 2.317 | 3.170 | 4.022 | 4.875 |
M18X2.5 | 2.268 | 3.619 | 4.968 | 6.318 | 7.669 |
M20X2.5 | 2.853 | 4.519 | 6.186 | 7.852 | 9.517 |
M22X2.5 | 3.505 | 5.522 | 7.537 | 9.552 | 11.570 |
M24X3 | 4.926 | 7.806 | 10.685 | 13.565 | 16.443 |
M27X3 | 6.345 | 9.988 | 13.631 | 17.283 | 20.920 |
M30X3 | 7.944 | 12.443 | 16.940 | 21.439 | 25.920 |
M33X3 | 9.724 | 15.167 | 20.607 | 26.050 | 31.493 |
Metric Fine | |||||
M8X1 | 0.183 | 0.290 | 0.396 | 0.502 | 0.609 |
M10X1 | 0.299 | 0.466 | 0.634 | 0.796 | 0.966 |
M10X1.25 | 0.356 | 0.565 | 0.774 | 0.981 | 1.190 |
M12X1.25 | 0.528 | 0.827 | 1.126 | 1.428 | 1.727 |
M12X1.5 | 0.618 | 0.977 | 1.338 | 1.698 | 2.057 |
M14X1.5 | 0.860 | 1.351 | 1.839 | 2.330 | 2.820 |
M16X1.5 | 1.142 | 1.782 | 2.422 | 3.062 | 3.700 |
M18X1.5 | 1.463 | 2.273 | 3.082 | 3.892 | 4.701 |
M20X1.5 | 1.826 | 2.825 | 3.826 | 4.825 | 5.823 |
M22X1.5 | 2.229 | 3.439 | 4.649 | 5.856 | 7.066 |
M18X2 | 1.883 | 2.963 | 4.044 | 5.122 | 6.202 |
M20X2 | 2.358 | 3.692 | 5.025 | 6.358 | 7.689 |
M22X2 | 2.889 | 4.501 | 6.114 | 7.726 | 9.339 |
M24X2 | 3.467 | 5.386 | 7.306 | 9.225 | 11.143 |
M27X2 | 4.437 | 6.866 | 9.295 | 11.724 | 14.153 |
M30X2 | 5.529 | 8.527 | 11.524 | 14.522 | 17.521 |
M33X2 | 6.739 | 10.366 | 13.994 | 17.622 | 21.250 |
M36X2 | 8.076 | 12.393 | 16.709 | 21.025 | 25.342 |
M39X2 | 9.528 | 14.595 | 19.659 | 24.726 | 29.792 |
M36X3 | 11.695 | 18.172 | 24.649 | 31.123 | 37.600 |
M39X3 | 13.838 | 21.439 | 29.040 | 36.639 | 44.240 |
